一、产品概述

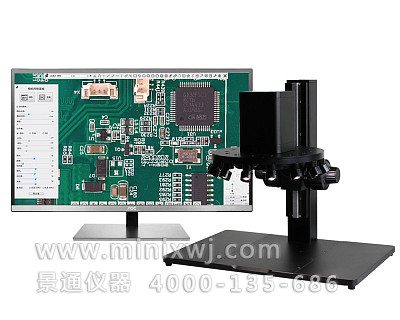

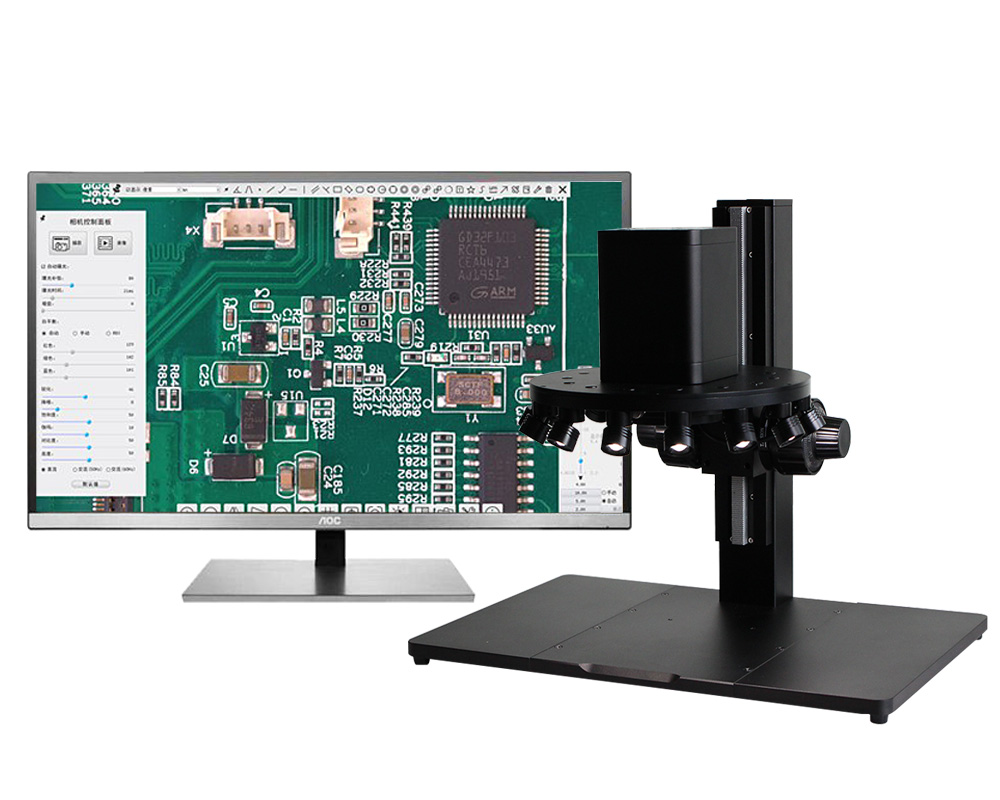

HVS-16V电动连续变倍自动对焦数码显微镜采用Sony IMX415 1/2.8” 4K Starvis CMOS，信噪比高。高效、灵活的显微观察工具，其自动化程度高，能够大大提高观察和分析的效率。具有自动对焦、大视野范围、传输率快特点，测量、拍照、录像等图片处理功能。适合应用于医疗卫生，农林地质，电子精密机械等工业行业和部门，特别适合于LED、PCB检验、冲压电镀检验、电子元件检验等等，用于生物解剖及昆虫的宏观观察。
二、性能特点
1、变倍范围为1X~18X，支持电动变倍与自动对焦。

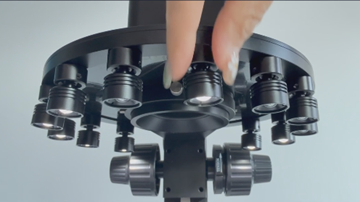

2、12个独立开关的LED照明，每个单独任意调节倾斜度，适合不同样品的辅助照明角度，软件可控光强亮度。
3、支持HDMI/USB/ETH/WiFi控制与视频输出(View)，输出时的帧率为4K/30FPS。
4、便捷的电脑端操作。iOS/Android移动端。也可直接连接到HDMI显示器，相机自带软件，拥有相机控制面板、测量工具条、相机综合控制工具条，自动对焦控制面板，用USB鼠标可直接对相机的各项参数或操作进行操控。
5、强大的ISP功能，锐化和3D降噪效果显著，ROI白平衡更加精准。
6、支持简体中文、繁体中文、英文、韩语、泰国语、法语、德语、日语、意大利语、俄语。
三、显微镜参数
|
传感器型号与尺寸 |
Sony IMX415LQR-C 1/2.8"(5.57x3.13) |
|
像素(μm) |
1.45x1.45 |
|
G光灵敏度暗电流 |
00mv/0.13 with 1/30s |
|
FPS/分辨率 |
30@3840*2160(HDMI) |
|
采样平均 |
1x1 |
|
曝光时间 |
0.04~1000 |
|
工作距离(mm) |
205~255 |
|
光学变倍范围 |
0.021X~0.39X |
|
MTF(lp/mm) |
160 |
|
畸变 |
0.5% |
|
FOV@1X(mm) |
255x145 |
|
FOV@18X(mm) |
14.2x8 |
四、接口与按键功能
|
USB Mouse |
USB鼠标实现对软件操作控制 |
|
|
|
USB2.0 |
连接U盘，实现图片和视频存储功能，连接5G WLAN适配器模块，则通过View实现无线视频图像传输 |
|
|
|
HDMI |
符合HDMI1.4规范，用于4K/1080P视频图像输出，支持显示器的自动分辨率切换 |
|
|
|
USB Video |
连接电脑USB2.0接口，通过View实现视频图像传输、处理与捕获 |
|
|
|
LAN |
以太网接口，连接路由器/交换机，通过View实现视频图像的网络传输 |
|
|
|
ON/OFF |
电源开/关 |
|
|
|
LED |
LED状态指示灯 |
|
|
|
SD |
符合SDIO3.0规范，用于捕获视频与图像的存储(HDMI输出情况下 |
|
|
|
DC12V3A |
DC12V3A电源输入 |
|
|
|
五、软件功能 |
|||
|
UI操作 |
通过USB鼠标实现对软件的操控 |
||
|
图像捕获 |
8M（3840*2160）JPEG或者TIFF格式，存储设备有SD卡或者U盘（SD卡优先） |
||
|
视频录像 |
视频格式：MP4封装H264/H265编码的8M(3840*2160)视频文件 存储帧率：30fps |
||
|
相机控制面板功能 |
包括曝光、增益、白平衡、颜色调整、锐度与去噪控制 |
||
|
综合控制工具条 |
包括缩放、镜像、彩色转灰度、比较、冻结、网格线、叠加、自动对焦、照明光源亮度控制、浏览、设置、相机信息查询等功能 |
||
|
自动对焦控制面板 |
包括变倍控制、自动对焦、单次对焦、手动对焦、复位等功能 |
||
USB/ETH/WiFi输出情况下的软件功能与环境
|
白平衡 |
经典自动、手动以及ROI白平衡 |
|
颜色技术 |
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术 |
|
捕获/控制SDK |
Windows/Linux/macOS/Android 多平台(原生C/C++, C#/VB.NET, Python, Java, DirectShow, Twain, etc) |
|
记录机制 |
静态图像或视频 |
