一、产品概述

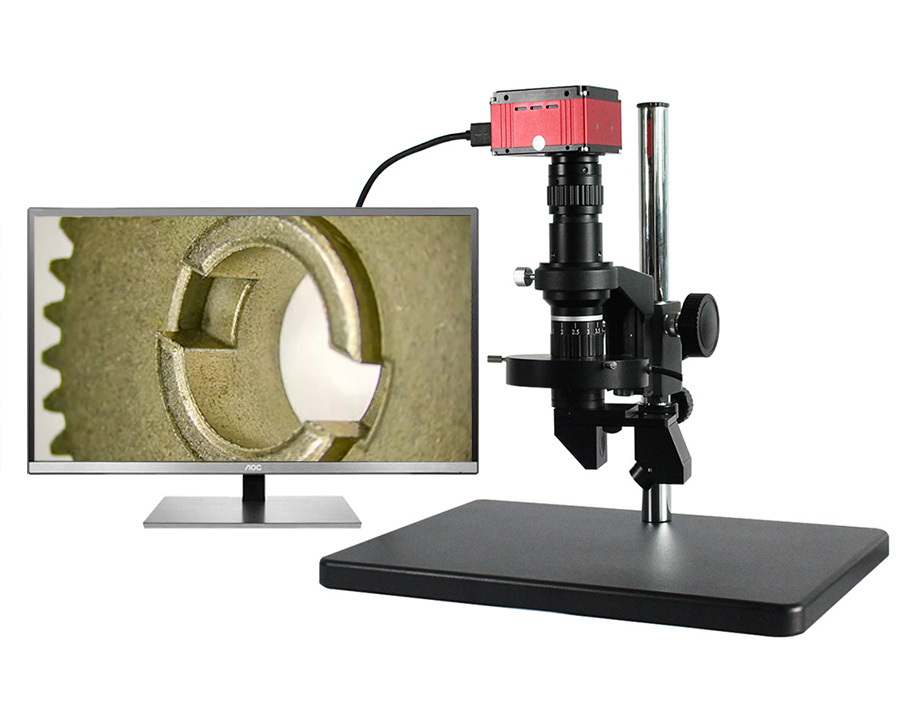

ATE-35三维数码视频显微镜基于无限远光学系统，0.6-5.0X 连续变倍主体，0.5XC接口，工作距离86mm。配备1/1.8” SONY CMOS图像传感器相机，1920*1080分辨率。可广泛应用于微电子、精密电子、精密五金件、深孔壁、生命科学、动植物形态、刑侦鉴定等等行业。
二、性能特点
1、2D和3D观察可手动自由切换，360 °旋转，物镜观察角度45 °，当切换2D和3D观察时，工作距离保持不变，不用重新调焦，中心位置保持一致，连续变倍每个倍率都是清晰的图像；
2、CCD接口带有微调装置可以匹配任何CCD相机，微调时不用转动镜头主体和相机；
3、最低倍视野可以充满相机视场没有黑边，高分辨率，大景深；
4、整机采用防霉处理，有效保护了镜头，延长了仪器使用寿命；
5、相机配有专业图像处理软件，可拍照片，录像外，软件可调整白平衡、调整曝光值、最佳亮度、增益、饱和度、对比度、清晰度和消反光等功能设置，内置个性化界面编辑功能，模板应用，DXF的导入与应用，自动寻边与吸附功能，水平垂直翻转功能，线、圆测量等功能。并提供“平行线”、“多点线距”、“同心圆”等多种测量工具，可显示角度、面积、周长、弧度、宽度、半径、距高等数据。支持拍图录像及回显，文件管理等功能
三、显微镜参数
|
|
名称 |
技术参数 |
|
镜头参数 |
光学倍率 |
0.6-5.0X |
|
总倍率 |
20-190X (基于21.5寸显示器) |
|
|
工作距离 |
86mm |
|
|
变倍比 |
1:8.3 |
|
|
视野 |
24*13.5-2.88*1.62mm |
|
|
标准C接口 |
||
|
2D/3D三维旋转观察器 |
2D /3D 手动自由切换 |
|
|
2D/3D切换时工作距离保持不变，无需再次调焦 |
||
|
2D/3D切换时中心保持不变 |
||
|
360 °旋转，45°物镜角度 |
||
|
光源 |
区域控制 |
四分区控制，亮度0-100%可调. |
|
光颜色 |
白色 |
|
|
LED数量 |
208PCS LED |
|
|
照度 |
15000 Lux |
|
|
波长 |
455-457.5nm |
|
|
输出电压 |
12V |
|
|
输出功率 |
8-10W |
|
|
工作距离 |
35-110mm |
|
|
材料 |
铝合金 |
|
|
尺寸 |
内径40mm, 外径106mm ,高度19mm |
|
|
支架 |
支架 |
圆立柱粗调支架 |
|
底板尺寸 |
260*200mm |
|
|
立柱高度 |
328mm |
|
|
主柱尺寸 |
32mm |
|
四、显微镜参数
|
型号 product model |
HD-4KR |
|
输出方式 Interface |
HDMI / 网口/USB3.0（用于接电脑，鼠标，优盘） |
|
分辨率 Resolution |
8M图片分辨率为3840*2160，32M图片分辨率为7680*4320 |
|
像元尺寸 Pixel size |
2.0μm x 2.0μm |
|
靶面尺寸 Target size |
1/1.8 |
|
数据位数 Data bi |
10bit |
|
曝光方式 Shutter mode |
逐行曝光Rolling Shutter |
|
输出帧率 Output frame rate |
60FPS |
|
输出颜色 Output color |
彩色Color |
|
四核处理器 |
四核 ARM Cortex [email protected] 支持Neon加速，集成FPU处理单元 内置 64bit [email protected] |
