油品磨痕测量显微镜MH-100是我公司专为中国石油科学研究机构定制的检测润滑油中颗粒对金属（钢珠）磨损程度的观察检测分析系统。该系统采用了具有抑制高反射强光的光学显微镜和摄像头以及分析测量软件，能清晰地观测金属磨损痕迹和检测金属磨损程度。

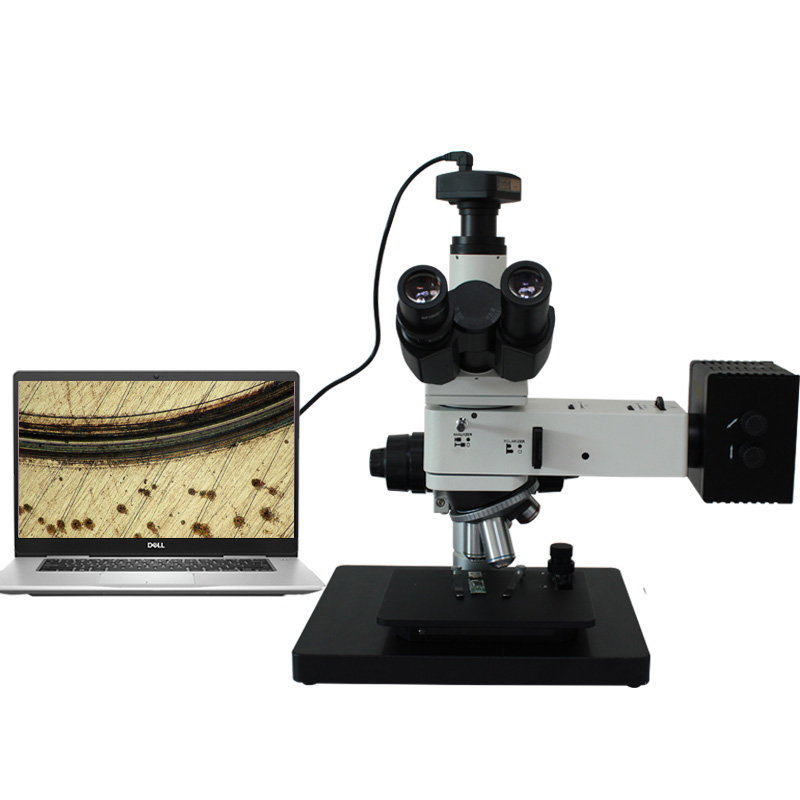

系统配置了无限远三目金相显微镜，高清晰sony摄像头，图像测量管理软件。独特的光路大范围调节功能，改变照明光路中心，利用弱光照明、优化光路等技术手段，解决了光斑问题，获得了良好的图像效果，也获得了用户的认可，并初步决定以此摄像测量显微镜为标准，制定相关标准，在油品检测行业推广。
实拍样张
系统配置：
序号 | 配置名称 | 主要规格参数 |
|---|---|---|
1 | 三目金相显微镜 | 50-500X |
2 | Sony高清摄像头 | 1200万像素，USB3.0输出，sony传感器 |
3 | 摄像接口 | 1X |
4 | 校准尺 | C1 |
5 | 图像测量管理软件 | 可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
6 | 联想台式机（选购） | win7、win10系统，内存8G以上，独立显卡，后置USB3.0接口 |
显微镜技术参数：
序号 | 名称 | 技术参数 | ||
|---|---|---|---|---|
01 | 平场目镜 | 大视野WF10X(Φ22mm) | ||
02 | 长距平场物镜 | 无限远PLL5X/0.12、10X/0.25、20X/0.40、50X/0.70 | ||
03 | 总放大倍数 | 50X-500X | ||
04 | 观察头 | 三目，铰链式30°倾斜 | ||
05 | 转换器 | 五孔（内向式滚珠内定位） | ||
06 | 调焦机构 | 粗微动同轴调焦，带锁紧和限位装置，微动格值：2μm | ||
07 | 载物台 | 底座外形尺寸：300mm×240mm 机械式载物台外形尺寸：185mm×140mm，移动范围：35mm×30mm | ||
08 | 偏光装置 | 检偏镜可360°转动，起偏镜、检偏镜均可移出光路 | ||
09 | 落射照明系统 | 6V 30W卤素灯，亮度可调，带视场光栏、孔径光栏、（黄、蓝、绿、磨砂玻璃）滤色片转换装置 | ||
10 | 仪器重量 | 净重：11.0公斤；毛重：12.5kg | ||
11 | 仪器尺寸 | 仪器尺寸：42×35×38(cm)；包装尺寸：42×35×52(cm) | ||
可选购件
显微镜选购件：
序号 | 名称 | 技术参数 |
|---|---|---|
01 | 目镜 | 10X带尺目镜、16X、20X |
02 | 无限远长距物镜 | 2.5X、20X、60X、80X、100X（干） |
03 | 摄像接口 | 0.65X |
摄像系统选购：
序号 | 名称 | 参数及功能 |
|---|---|---|
01 | 显微镜摄像头 | 500万、900万、1400万、1800万2000万（具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接，融合等功能，并可以连接多媒体、打印、EMAIL等多种输出方式。） |
装箱清单
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
|---|---|---|---|---|
1 | 立柱底座 | 套 | 1 | |
2 | 三目镜筒 | 只 | 1 | |
3 | 无限远长工作距离物镜 | PLL5X/0.12、10X/0.25、20X/0.40、50X/0.70 | 只 | 各1 |
4 | 平场大视野目镜 | 10X | 对 | 各1 |
5 | 落射照明器灯箱 | 套 | 1 | |
6 | 移动工作台 | 套 | 1 | |
7 | 滤色片 | 蓝、绿、黄、磨砂 | 片 | 各1 |
8 | 变压器 | 套 | 1 | |
9 | 备用卤钨灯 | 6V/20W | 只 | 1 |
10 | 防尘罩 | 个 | 1 | |
11 | 电源线 | 根 | 1 | |
12 | 摄像头 | 只 | 1 | |
13 | 摄像接口 | 只 | 1 | |
14 | 图像测量分析软件（光盘） | 套 | 1 | |
15 | 产品说明书 | 本 | 1 | |
16 | 产品合格证 | 份 | 1 | |
17 | 产品保修卡 | 份 | 1 |
