一、仪器用途简介：

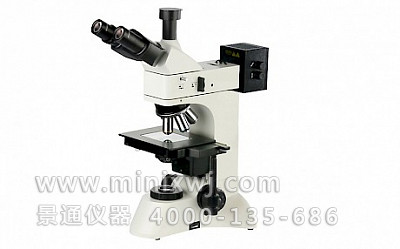

XTL-16A正置金相显微镜适用于对不透明物体的进行显微观察。本仪器配置落射照明器、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有外型美观，操作方便等特点，是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
二、XTL-16A落射金相显微镜细节图：
三、仪器性能特点：
配置大视野目镜和长距平场消色差物镜(无盖玻片)，视场大而清晰。

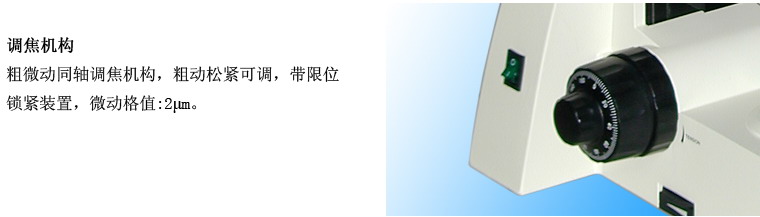

粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。
6V 20W卤素灯,亮度可调。
三目镜筒,可自由切换正常观察与偏光观察，可进行100%透光摄影。
四、仪器标准配置：
型号 | XTL-16A |
目镜 | 大视野 WF10X(Φ18mm) |
物镜 | 长距平场消色差物镜(无盖玻片) PL 5X/0.12 |
长距平场消色差物镜(无盖玻片) PL L10X/0.25 | |
长距平场消色差物镜(无盖玻片) PL L20X/0.40 | |
长距平场消色差物镜(无盖玻片) PL L50X/0.70 | |

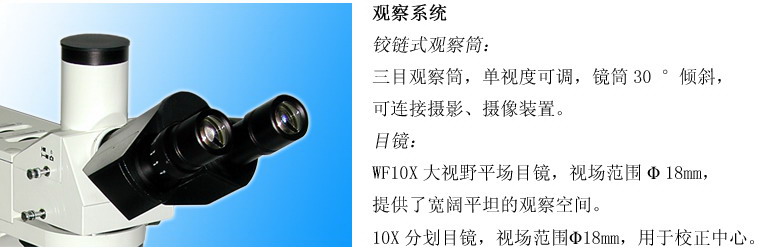

目镜筒 | 三目镜,倾斜30˚,(内置检偏振片,可进行切换) |

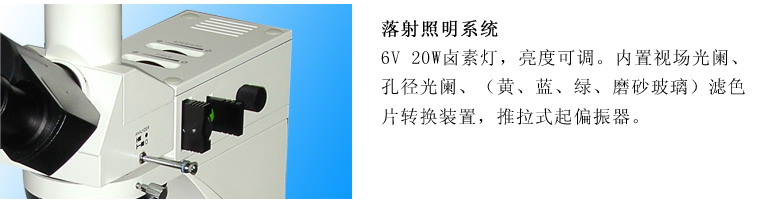

落射照明系统 | 6V 20W,卤素灯, 亮度可调 |
落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃 | |
调焦机构 | 粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置 |
转换器 | 四孔(内向式滚珠内定位) |

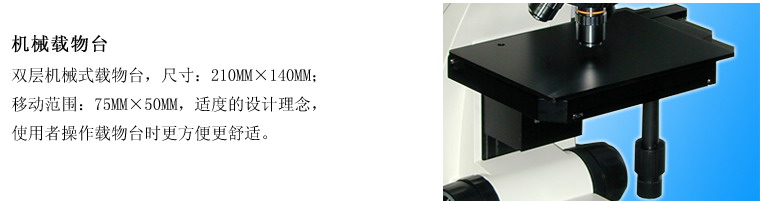

载物台 | 双层机械移动式 (尺寸: 210mmX140mm,移动范围:75mmX50mm) |
五、XTL-16A选配件：
名称 | 类别/技术参数 |
目镜 | 大视野 WF16X(Φ11mm) |
分划 10X(Φ18mm) 格值0.1mm/格 | |
物镜 | 长距平场消色差物镜(无盖玻片) PL L 40X/0.60 |
长距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧) | |
长距平场消色差物镜(无盖玻片) PL L 80X/0.80 | |
长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧) | |
平场消色差物镜(无盖玻片) PL 100X/1.25 (弹簧,油) | |
转换器 | 五孔(内向式滚珠内定位) |
CCD接头 | 0.4X |
0.5X | |
1X | |
0.5X带分划尺,格值0.1mm/格 | |
摄像仪 | DV-1带USB和Video输出 |
DV-2带USB输出 | |
DV-3带Video输出 |
