产品概述

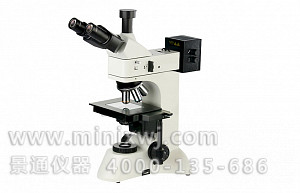

XJ-55BD三目暗场金相显微镜采用优良的无限远光学系统与多功能、模块化的设计理念，带有偏光装置、暗场装置，可实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于薄片试样的金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-600X
◆产品特点：
1、采用了Zui为先进的无限远光路设计，提供了卓越的光学系统。
2、采用大视野目镜和明暗场长距平场物镜，视场平坦,成像清晰。
3、配置了偏光、暗场装置、可选配微分干涉装置，拓展了功能。
4、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
5、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
◆典型应用：
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验。
2、观察材料表面的某些特性，3、分析金属、矿相内部结构组织。
景通仪器厂温馨提示：
由于该产品已多次升级更新换代，我们无法保证XJ-55BD三目暗场金相显微镜的图片和参数等信息为最新最全面信息，我们强烈建议推荐您点击此处联系我们的在线工程师，他将给您推荐最专业的产品，同时我们也欢迎您来电咨询：!
一、显微镜参数：
| 序号 | 名称 | 技术参数 |
01 | 平场目镜 | 大视野WF10X(Φ22mm) |
02 | 明暗平场物镜 | 无限远长距PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.60、60X/0.75 |
03 | 总放大倍数 | 50X-600X |
04 | 观察头 | 三目，铰链式30°倾斜可360°旋转 |
05 | 转换器 | 五孔(内向式滚珠内定位) |
06 | 粗微调焦机构 | 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm. |
07 | 载物台 | 双层机械移动式(尺寸:210mmX140mm,移动范围: 75mmX50mm) |
08 | 光瞳距离 | 53-75mm |
09 | 滤色片 | 蓝、磨砂 |
10 | 聚光镜 | 阿贝聚光镜N.A.1.25，带可变光栏，可上下升降 |
11 | 落射照明系统 | 12V30W卤素灯, 亮度可调 |
| 内置视场光栏、孔径光栏、(蓝、绿、黄、磨砂玻璃)滤色片转换装置， | ||
12 | 暗场偏光装置 | 推拉式起偏振器 暗场可移出视场 |
13 | 透射照明系统 | 12V30W 卤素灯,亮度可调 |
14 | 仪器重量 | 净重10.0公斤 毛重12.0公斤 |
15 | 仪器尺寸 | 仪器尺寸26X46X55（cm） 包装尺寸28X35X65(cm) |
二、目镜参数：
型号 T ype | 放大倍率 Magnification | 视场直径(mm) F.O.V | 外径(mm) Tube diameter |
| WF10X/22 | 10X | Φ22 | Φ30 |
三、物镜参数：
放大倍率 Magnification | 数值孔径 N.A | 分辨率 R(μm) | 工作距离WD(mm) | 共轭距离Conjugate(mm) | 齐焦距离Parfocus(mm) | 盖玻片厚度CoverGlass(mm) |
| 5X | 0.12 | 2.10 | 9.70 | ∞ | 45 | 无 |
| 10X | 0.25 | 1.10 | 9.30 | ∞ | 45 | 无 |
| 20X | 0.40 | 0.70 | 7.23 | ∞ | 45 | 无 |
| 40X | 0.60 | 0.55 | 3.00 | ∞ | 45 | 无 |
| 60X | 0.75 | 0.42 | 1.90 | ∞ | 45 | 无 |
