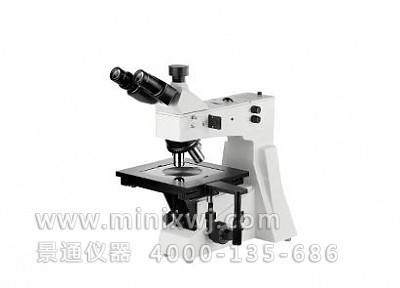

工业金相显微镜 GX302系列无限远光学系统工业金相显微镜,带有同轴落射照明系统,偏光装置和内切换滤色片,大型移动载物台适合电子行业大面积硅晶片,PCB和LCD,柔性电路和薄膜及材料金相检验等。带有明暗场及DIC微分干涉系统的机型,适用于常规状态难以观察的和特殊显微观察研究。 工业金相显微镜是材料,地矿,机械,电子,科研院所和高等院校的常规装备,并可以升级显微摄影和图像处理与分析系统。 物目镜和放大倍率 | 总放大倍率： | 50×,100×,200×,500×,800× | | 长工作距物镜： | 5×,10×,20×,50×,80×,可另选 | | 物镜转换器： | 内倾五孔滚珠内定位 | | 宽视野目镜： | WF10×/22mm | | 分划目镜： | WF10×,格值0.1mm,视度补偿 | | 测微尺C1： | 格值0.01/1mm |
规格 | 双目镜筒： | 铰链式,倾角30º,瞳距55-75mm,屈光度±5D可调 | | 影像输出： | 三目同步光学输出,标准接口,可100%通光摄影 | | 机械载物台： | 三层280*270mm,快慢速移动204*204mm带玻璃平台 | | 调焦机构： | 同轴粗微动,载物台升降30mm,微调0.7µm | | 同轴落射照明： | 可变孔径和视场光阑,卤素灯6V/30W | | 偏光装置： | 内切换起/检偏振,起偏器可360º旋转 | | 滤色片： | 黄/绿/蓝/中性(推进片组) | | 输入功率： | AC220V/50Hz/30VA | | 仪器包装： | 体积64*64*56Cm³,重量18kg |
放大倍率和视场 长工作距平场消色差物镜PLL | 目镜 WF10×/18 | 放大倍率 | 数值孔径NA | 工作距离mm | 物视场mm | 总放大率 | 5× | 0.12 | 26.1 | 3.6 | 50× | 10× | 0.25 | 20.2 | 1.8 | 100× | 20× | 0.40 | 8.80 | 0.9 | 200× | 40× | 0.60 | 3.98 | 0.45 | 400× | 80× | 0.80 | 1.25 | 0.23 | 800× |
仪器成套性 | ⑴仪器主机 | ⑵三目镜筒 | ⑶标准接口 | ⑷长工作距物镜 | | ⑸目镜 | ⑹分划目镜 | ⑺测微尺 | ⑻移动大平台 | | ⑼玻璃平台 | ⑽偏振片组 | ⑾滤色片组 | ⑿照明系统 | | ⒀防尘罩盖 | ⒁备用品 | ⒂随机文件 | |
|
