尼康显微镜双折射方解石晶体

作为光通过各向异性材料行进，电磁波成为分裂成两个主要的振动，这是相互彼此垂直并垂直于所述方向的波传播导向。 波，其电矢量振动沿指数椭圆的长轴被称为慢波 ，因为折射率为这个波是大于折射率为其他波。 波振动垂直的慢波被称为快波 。 这个教程探索双折射或双折射方解石（碳酸钙），一种无色，透明，菱形结晶盐是天然发现的Zui常见的此类材料。

教程初始化用方解石晶体定位在该窗口的中心，并重叠在字母的单词双折射 。 由于双折射方解石晶体，通过矿物看到字母出现了一倍。 作为晶体旋转与旋转水晶滑块时，图像中的一个保持静止的同时绕所述第一其他进动。 鼠标光标可用于拖放虚拟方解石晶体的任何位置教程范围内。 当晶体放置在符号，酒吧台，或在窗口中的虚线，将相同的效果被观测。 启用偏光复选框增加了一个虚拟的偏振片（定位在方解石晶体）的教程。 后偏振器被激活时，使用旋转偏光滑块360度旋转的偏振器透射轴和观察位置的文本或符号如何振荡。

双折射的流行示威采取了一块有画在纸的单个字母的白皮书，并涵盖信与小晶方解石的影响（如图教程和图1（b））。 当方解石晶体被放置在信的顶部，图像通过晶体观察加倍。 由于水晶正在慢慢绕一封信，信中的图像之一保持静止，而周围的第一其它进动。（奥林巴斯显微镜）

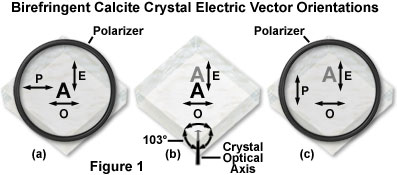

示于图1（b）是通过一个方解石晶体中观察到的字母A的双图像。 由于晶体转动时， 普通（O）射线图像周围的非凡（E）射线图像进动。 非凡波振动在包括c轴（通过晶体的原理部分 ）的平面，而普通波振动垂直于该轴。 晶体的光轴为c，其在方解石，表示三重对称轴指示。 光轴使得与所有三个晶面即加入在两个角，其中，所有的边躺下，在103度角彼此平等的一角度。 c轴位于所述半离子键链接的方解石（碳酸钙）晶格平面碳酸酯基和钙原子的方向。

影像分裂和进动的现象是由方解石的双折射说明。 实际上，双折射方解石是如此强烈，不仅有两个波，但两个波甚至方向变得分离。 一浪，普通线，直接穿过，其图像保持静止时，晶体被打开。 该线被称为普通射线，因为它的行为（折射），在普通的方式。 其他波的旋进的，折射在平凡的时尚，并因此被称为非凡的光芒。

检查偏振光的一个有用的工具是一对宝丽来太阳镜，其中包含的偏光镜片材料廉价床单。 在普通的光，这些太阳镜显示没有明显的各向异性，即使当它们被定向在不同的方向。 然而，如果一个人观察的水体，或在道路上或油漆表面的眩光的表面上，该偏振反射光被偏光透镜材料中除去。 光被从水表面（或其它不导电材料）反射的平面偏振光，特别是在发病的一个特定角度，通常被称为布儒斯特角。 反射的光在布儒斯特角偏振所以电矢量振动面平行从它被反射，不垂直于该表面。

这种现象可以从一系列方程通过菲涅尔来解释，但也许是一个更简单的方法是使用Zui早由罗伯特·W·伍德棍子模型。 考虑木头棍子到位的电矢量。 若木影响的水表面成一角度，所述棒滑入水中，不反映。 然而，如果棍土地平行于水面，它可以弹回来。 因为在自然界中，水平表面几乎完全遇到，这将是一个水平振动被反射。 为了Zui大限度地减少或减少眩光，宝丽来太阳镜被设计以除去水平振动并发送向量电被垂直振动。 因此，偏光太阳镜，或从它们衍生的简单的偏振元件，表示为向量电的传输的有用标准（见图1）。

利用透明偏振材料，以确定该电矢量方向在方解石非凡和普通光线的概念示于图1（a）和（c）。 当偏振元件被定向为使得在垂直方向上电矢量光波传输，具有在水平方向上类似载体的那些波被吸收。 偏振器在图1中叠加在方解石晶体（a）和（c）的取向，以使垂直电矢量被发送。 在图1（a）的方解石晶体是这样取向的异常光线被发送，但正常光线被偏振器吸收。在中间角度（未示出），两个图像被部分地发送以下的余弦平方律。

返回到方解石晶体，字母A的图1中的图像（a）的垂直异常光线矢量，因此，通过与垂直取向的偏振器观看时，底图像（字母A的正常光线透射）将消失。 如果任一晶体或偏振片缓慢转动时，两个图像出现，直到旋转角度达到90度（图1（c））。 此时通过非凡的光波形成字母 A消失，一个普通的光波形成达到Zui亮强度。 因此，通过双折射，光束被分成两个波行进以不同的速度，相互垂直。 经仔细检查，以异常光线形成的图像更远出现通过晶体比普通射线图像，这表明普通的射线图像遭受更大的折射。 换句话说，所经历的异常光线的折射率小于在方解石的寻常光线。

方解石晶体可以作为非常有效的偏振器。 事实上，尼科尔，格兰 - 汤普森，阿伦斯和其它棱镜制成方解石分离，并仅将偏振波之一。 不幸的是，这些否则优于偏光材料发射的电波是非凡的浪潮。 非凡波（或异常光线的折射率）的速度随传播方向。 方解石棱镜引入散光 ，除非所有的束传播相互平行通过晶体。
