Ti46Al8Ta合金金相如何腐蚀?为何总出现黑色腐蚀物?

用腐蚀液（30ml水，5ml硝酸，2ml氢氟酸）腐蚀铸态和空冷后的Ti46Al8Ta合金，晶界总是有黑色的腐蚀产物，有时晶体内也会析出，即使用棉签轻轻擦拭，仍会出现少量的黑色赃物。从而使得真正的相无法观察。该如何解决这个问题?

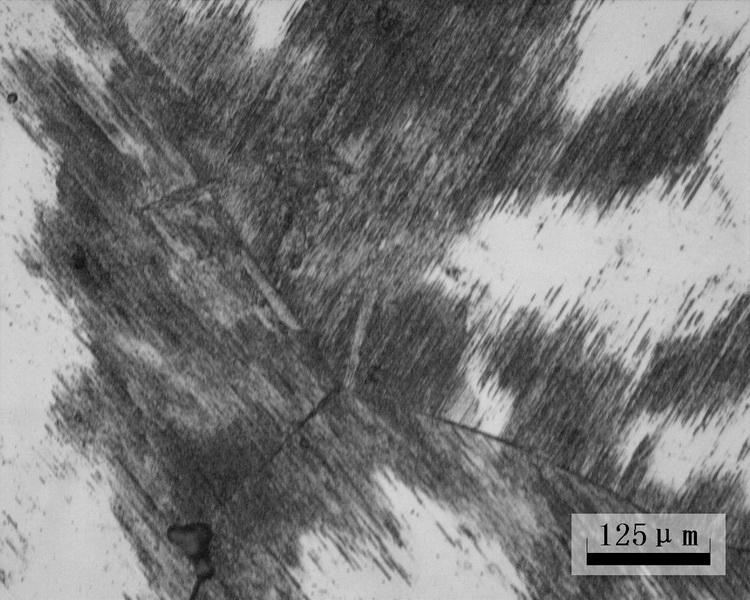

空冷-17-200倍

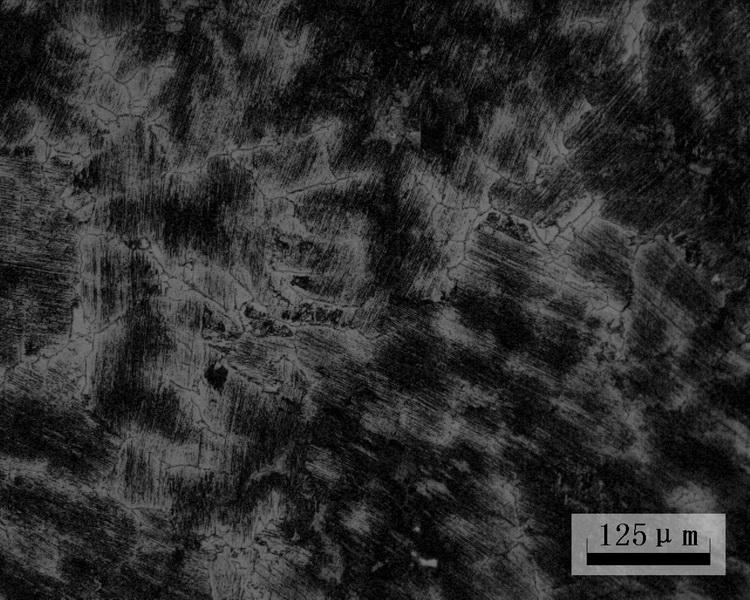

铸态-8-200倍

与Ti46Al8Ta合金金相组织分析配套设备: 金相显微镜,金相试样切割机,金相试样磨抛机

腐蚀时间过长，放到腐蚀液中看到表面起泡，也就是有东西脱落的时候就出来酒精冲洗，吹干！

首先，重新用600粒度的砂纸重新打磨平，在抛光，光镜下无划痕为止。
其次腐蚀时间需要控制，数到10看一下表面，稍微发乌就清水冲洗，酒精喷后吹干；
Zui后，貌似HF酸稍微有点多。减到1.5ml试试。同时再问一下你的合金加这么多Ta干嘛用？为了提高什么性能？

引用:腐蚀时间过长，放到腐蚀液中看到表面起泡，也就是有东西脱落的时候就出来酒精冲洗，吹干！
我就轻轻用棉球擦了一下，也就1-2秒钟，就马上冲洗，但是黑色的腐蚀产物还是会出现。

照片中是没有划痕的，像划痕的东西是腐蚀后出现的，抛光后试样在光镜下没划痕。数到2都不行，更不要说数到一了，我用棉球一擦立马就冒泡，表面不会太变黑。加Ta为了提高延展性

从HF酸的比例看，不是很高，你说棉球擦两下就这个样子，有两个可能。
一个当然是HF浓度高，另一个是你抛光没有抛好。
同时你要注意腐蚀后用清水冲洗，然后酒精冲洗后吹干。

我觉的抛光抛的还可以，在光镜下都看不到划痕，途中那些直的道道不是划痕，是腐蚀后出来的东西。

我想问一下,你为什么要用棉花蘸腐蚀液腐蚀呢,那样很不均匀阿,而且棉花本身对样品的影响还是个未知数,为什么不直接蘸腐蚀液呢?

因为直接蘸腐蚀液容易腐蚀过度，用棉球蘸好控制，但是还是发生了这个现象。

过度？那你的HF酸放的太多了。
刚仔细看了看，你的材料是Ti46Al8Ta。。。这个46是什么的成分？Al的？还真没有做过这么高的。。
