电子显微镜:TiNi衍射花样到底是马氏体还是奥氏体，花样该怎么标?

Q:

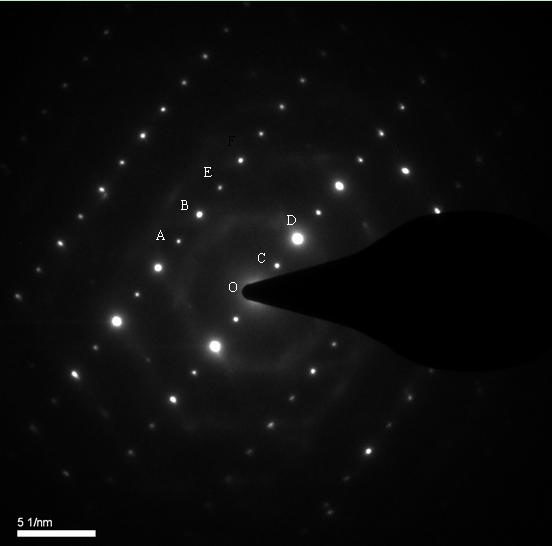

这是TiNi衍射花样，不清楚这到底是马氏体还是奥氏体，这样的花样该怎么标啊?求电镜达人。

用什么图像处理软件计算金相图片的原奥氏体晶粒尺寸？

A:

衍射斑点的点阵是对应的正空间的晶格点阵的倒易点阵
铁素体为体心立方，其对应的倒易点阵为面心立方，不管你得到的是哪个晶带轴，其肯定是倒易点阵中的一个平面，用手绘出倒易点阵就能看出，
同样奥氏体为面心立方，其对应倒易点阵为体心立方，不管你得到的是哪个晶带轴，其肯定是倒易点阵中的一个平面，衍射斑点分布不一样
这些东西在一般的电子衍射和XRD的书籍上都有，对于立方的晶体结构，很容易理解的

5 1/nm 指的是倒易，不用纠结是什么，只要明白意义就可以。

意思就是标尺的长度代表5 1/nm，由来是，（你照片放大了，我姑且认为标尺长度就是1cm）你TEM工作电压是200KV，对应的电子波长为0.0025nm，TEM电子衍射取的相机常数是80CM。那么1cm对应的就是1cm/（80cm×0.0025nm）＝5，单位是1/nm。

你算面间距，也就是d值，那么你量一下衍射斑点的距离，然后取倒数就是面间距！
btw：如果你标尺长度不是1cm，那么你量好衍射斑点的距离，除以标尺的长度，然后取倒数就是面间距。
知道了面间距，对应PDF卡片，得到面指数！

我试着标了下，实在找不到合适的晶面对应，我总共试了奥氏体与马氏体的共6个pdf卡片

引用: 我试着标了下，实在找不到合适的晶面对应，我总共试了奥氏体与马氏体的共6个pdf卡片

奥氏体肯定是对不上，你Zui近的两个点距离太小了，算成面间距估计超过5了，奥氏体立方距离是3.66.。

你有马氏体的pdf卡片？能共享一下么？头一次听说马氏体有pdf

两个衍射斑点之间的弱斑点是有序化造成的。标的时候先不考虑小斑点就行了。
